Strukturformel

1 Definition

Eine Strukturformel gibt - im Gegensatz zur Summenformel - die Struktur eines Moleküls an, wobei die Darstellung unterschiedlich detailliert sein kann. Als Beispiel sollen hier verschiedene Darstellungsweisen des Essigsäuremoleküls demonstriert werden.

2 Konstitutionsformel

Die sogenannte Konstitutionsformel ist sehr kompakt, setzt aber zur Interpretation der Struktur detaillierte Kentnisse voraus. Relativ komplexe Moleküle lassen sich so nicht darstellen:

Essigsäure Konstitutionsformel

3 Valenzstrichformel

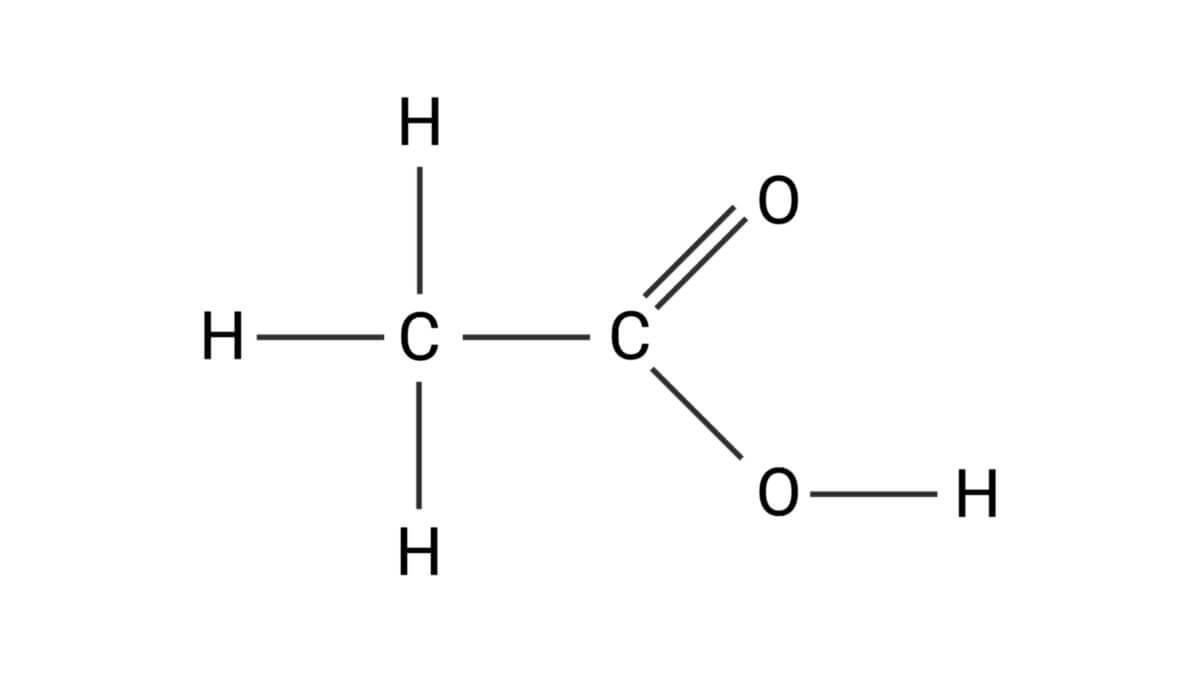

Die Valenzstrichformel stellt alle Atome und Bindungen dar:

Essigsäure Valenzstrichformel

4 Keilstrichformel

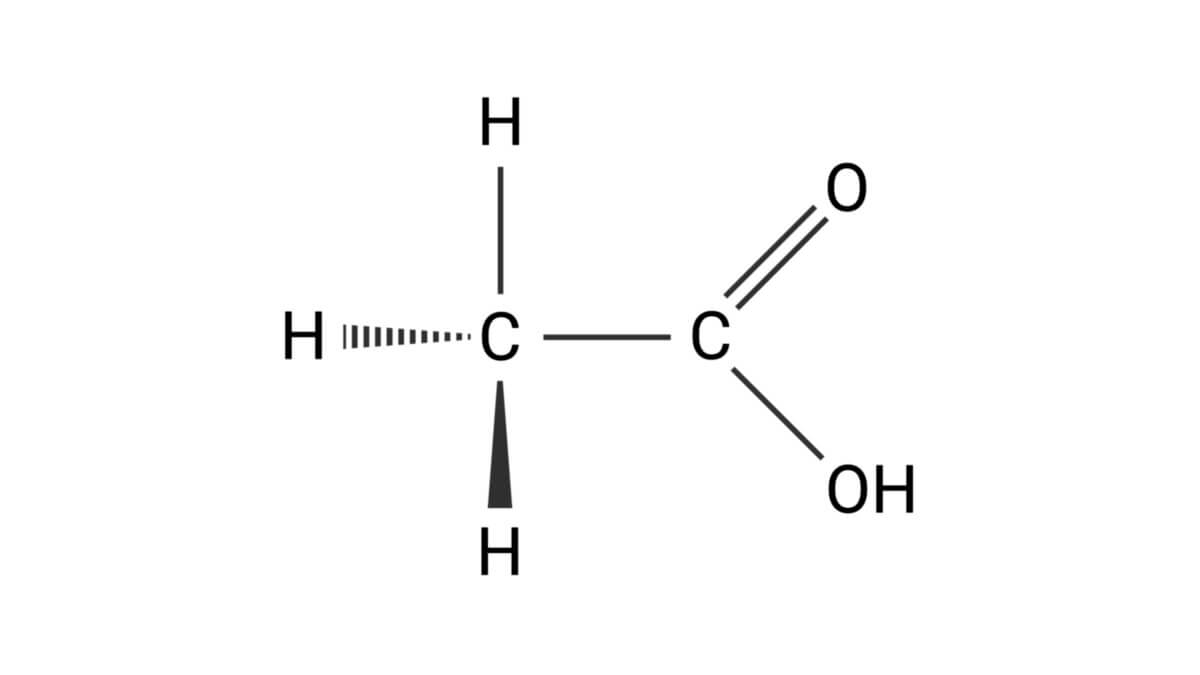

Die Keilstrichformel zeigt die räumlich Anordnung der Atome bzw. Substituenten: solche an gestrichelten Keilen (bzw. gestrichelten Linien) zeigen unter die Zeichenebene, solche an gefüllten Keilen ragen nach oben aus der Zeichenebene heraus:

Essigsäure Keilstrichformel

5 Skelettformel

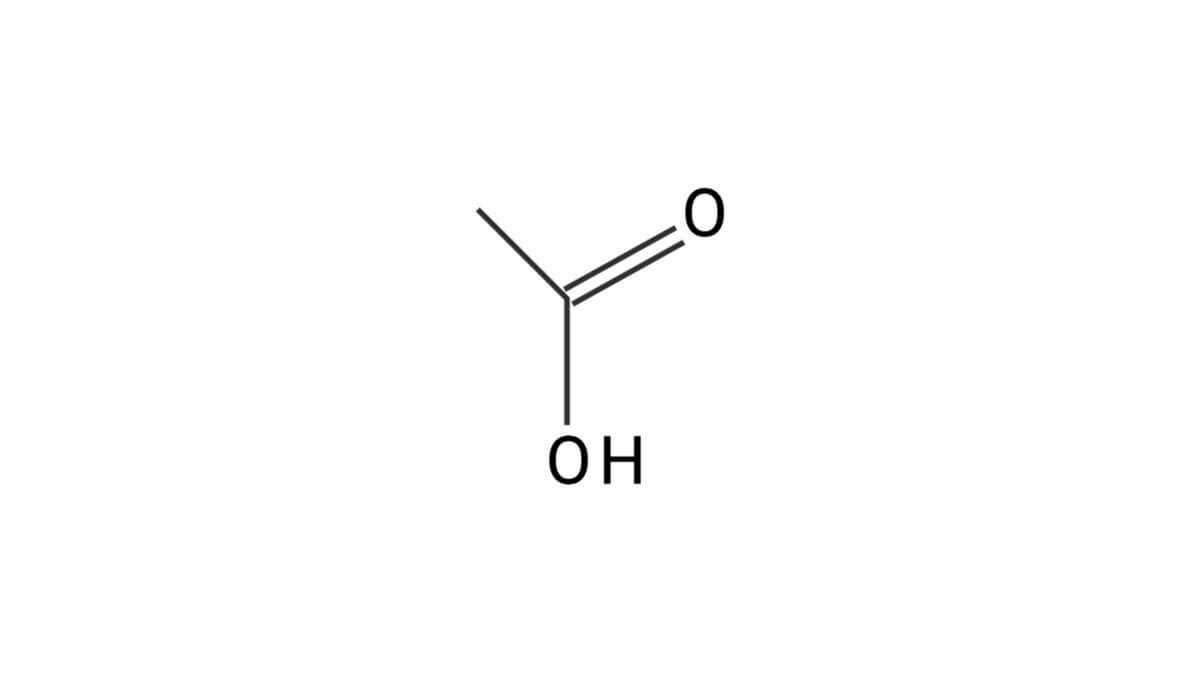

Die sogenannte Skelettformel ist eine vereinfachte Darstellung des Moleküls; Kohlenstoffatome sowie an diesen befindliche Wasserstoffatome sind weggelassen:

Essigsäure Skelettformel
